磁粉制动器

您的当前位置: 首 页 >> 产品中心 >> 磁粉制动器

磁粉制动器

  • 所属分类:磁粉制动器

  • 点击次数:
  • 发布日期:2018/12/29
  • 规格:6,12,25,50,100,200,400,630,1000,2000,5000,10000,20000(N.m)
  • 类型:FZK止口支撑、空心轴联结型
  • 在线询价
  • 详细介绍

磁粉制动器厂家

型号

Model

额定转矩

(N.m)

Rated torque

额定电流

(A)

Current

滑差功率

(KW)

Slip power

最高转速

(r/min)

Allowable rotational speed

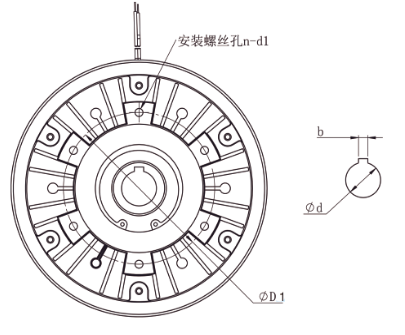

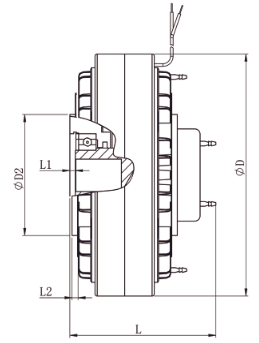

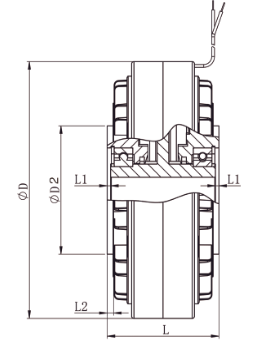

外形尺寸

Outline dimension

轴连接尺寸

Shaft couping size

止口支撑尺寸

The size of center ring

冷却方式

Cooling mode



D

L

d(H7)

b(F8)

L1

L2

D1(g7)

D2

n-d1×深

FZK6

6

0.5

0.06

1500

126

68

12

4

5.5

3

75

42

6-M5×8

自冷

FZK12

12

0.6

0.12

1500

150

70

16

5

6

3

82

65

6-M6×10

FZK25

25

0.8

0.2

1500

175

79

25

8

7.5

3

105

90

6-M6×10

自冷/水冷

FZK50

50

1.0

0.3/2

1500

219

96

30

8

8

3

130

110

6-M8×10

FZK100Y

100

1.2

3

1500

258

118

35

10

9

3

150

120

6-M10×12

单/双水冷

FZK200Y

200

1.8

4

1000

298

132

45

14

11

3

180

150

6-M10×16

FZK400Y

400

2.5

5

1000

370

156

50

14

13

5

200

160

6-M12×20

FZK630Y

630

2.5

15

750

406

268

50

14

85

6

200

160

6-M12×20

FZK1000Y

1000

2.5

20

750

488

311

60

18

85

6

260

185

6-M12×25

FZK2000Y

2000

3.0

30

500

596

355

75

20

105

8

300

200

6-M12×25

FZK5000Y

5000

3.5

50

400

800

468

90

25

140

8

420

240

6-M16×35

双水冷

FZK10000Y

10000

4.0

65

300

1050

482

120

32

140

10

560

280

6-M16×40

FZK20000Y

20000

5.0

90

300

1110

731

140

36

150

18

560

380

6-M24×45


FZK型空心轴、止口支撑、自然冷却磁粉制动1000~1500,冷却方式为自然冷却。若需要在FZK上加装机座,请订货时声明。

(空心轴联结、止口支撑)磁粉制动器

结构及工作原理

磁粉制动器是由主动转子(输入轴)、从动转子(输出轴)、含激磁线圈的磁轭组成,三部分相对同心装配,形成了一个可以相对转动的整体。

并且FZ-K型磁粉制动器在主动转子和从动转子之间的环形空隙内填有高导磁性的合金磁粉,激磁线圈无电流通过时,工作腔中的磁粉呈松散状态。

在主动转子所产生的离心力的作用下,磁粉被均匀地甩在主动转子的内壁上,主、从动转子之间屋里的相互作用,磁粉离合器处于分离状态,没有转矩的传递。

特性:

1.激磁电流与转矩呈线性关系

2.稳定的滑差转矩

3.防止由于滑差所致的发热现象

应用范围:

由于磁粉制动器具有以上特性,现已广泛应用于造纸、印刷、塑料、橡胶、纺织、印染、电线电缆、冶金以及其他相关卷取加工行业中收卷和放卷张力的控制
