轴输出磁粉离合器

所属分类：磁粉离合器
点击次数：
发布日期：2018/12/29
规格：0.6,3,6,12,25,50,100,200,400,630(N.m)
类型：POB-AN/BN双出轴、止口支撑型
在线询价

详细介绍


型号 Model	额定转矩 (N. m) Rated torque	电流 (A) 75℃ Current	许用转速 (r/min) Allowable rotational speed	滑差功率 (w) Slip power		惯性距J(Kg㎡) Fiywheel moment
型号 Model	额定转矩 (N. m) Rated torque	电流 (A) 75℃ Current	许用转速 (r/min) Allowable rotational speed	自冷 Self cooling	气冷 Air cooling	输入轴 Luput shaft	输出轴 Output shaft
POB-0.6AN	0.6	0.46	1800	20	35	6.10×10^-5	6.60×10^-6
POB-3AN	3	0.53	1800	50	80	3.00×10^-4	8.00×10^-5
POB-6BN	6	0.80	1800	70	130	6.00×10-⁴	1.84×10^-4
POB-12BN	12	0.95	1600	150	250	1.34×10^-3	4.90×10^-4
POB-25BN	25	1.25	1600	230	380	3.80×10^-3	1.49×10^-3
POB-50BN	50	2.15	1600	360	700	9.50×10^-3	4.80×10^-3
POB-100BN	100	2.40	1600	600	1100	3.50×10^-2	2.50×10^-2
POB-200BN	200	2.5	1500	860	1900	9.15×10^-2	6.89×10^-2
POB-400BN	400	3.5	1200	1300	2800	2.40×10^-1	2.20×10^-1
POB-630BN	630	3.5（36V）	1000	1600	3500	2.40×10^-1	2.20×10^-1

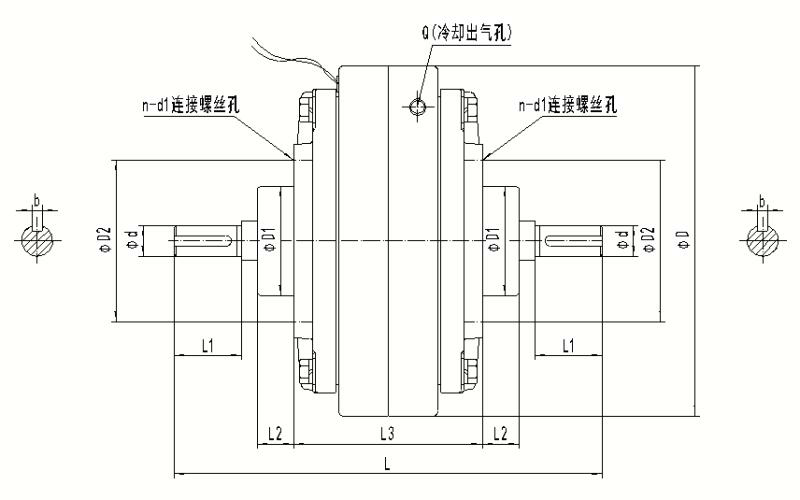

型号 Model	外形尺寸 Outline dimension		止口支撑尺寸 The size of center ring					轴连接尺寸 Shaft couping size				气孔 (Q) Power
型号 Model	D	L	D1(h7)	D2	L3	n-d1×深	d	b	L1	L2	R×深	气孔 (Q) Power
POB-0.6AN	88	132	33	55	15	6-M5×10	8	3	22	4	/	1/8
POB-3AN	120	154	42	64	14	6-M5×10	10	3	22	6	M3×6	1/8
POB-6BN	134	164	42	64	14	6-M5×10	12	4	26	6	M4×8	1/8
POB-12BN	152	192	42	64	15	6-M6×10	15	5	29	5	M4×8	1/8
POB-25BN	182	230	55	78	17	6-M6×10	20	6	43	4	M5×10	1/8
POB-50BN	218	294	74	100	30	6-M6×12	25	7	55	6	M6×12	1/4
POB-100BN	280	360	100	140	28	6-M10×15	30	7	65	7	M10×20	3/8
POB-200BN	326	408	110	150	30	6-M10×15	35	10	69	10	M10×20	3/8
POB-400BN	396	500	130	200	35	8-M12×20	45	12	92	12.5	M10×20	3/8
POB-630BN	440	510	130	200	35	8-M12×20	45	12	92	12.5	M10×20	3/8

产品简介：

磁粉离合器是由主动转子（输入轴）、从动转子（输出轴）、含激磁线圈的磁轭组成，三部分相对同心装配，形成了一个可以相对转动的整体，在主动转子和从动转子之间的环形空隙（工作腔）内填有高导磁的合金磁粉。

磁粉离合器厂家不得超载、冷却到位

磁粉离合器/制动器在工作时，其转矩、转速、滑并功率均不得超过额定值。冷却方式（自然冷却、强制气冷却、水冷却）需根据实际工作时产生的滑差功率而定。冷却空气需过滤油和水。有条件，可加装温度检测、报警装置、防止温度过高，影响磁粉的寿命上。（温度80℃以下）

关于寿命

磁粉离合器/制动器的使用寿命在于磁粉的使用寿命。一般而言，磁粉在不超载的状态下，其使用寿命为4500－7500小时；但在有些状态下其使用寿命可延长数倍，如：降低磁粉离合器/制动器的工作转矩、相对滑差转速和滑差功率到额定值的50%－70%。也就是说，在设计时，余量尽可能放大一些。

关于转矩

磁粉离合器/制动器出厂使用后，其磁粉在早期使用过程中会发生磨合，转矩会略为有所下降，可通过调整电流来加以补偿。

磁粉制动器

磁粉制动器是基于电磁原理并利用磁粉来输出转矩的，由于其输出转矩与激磁电流基本成线性关系，因此只要改变激磁电流之大小，便可轻易地控制其输出转矩。

一般情况下，在5%至100%额定转矩范围内，激磁电流与其输出转矩成正比例关系。应用范围由于FZ型磁粉制动器具备以上无可比拟之特性。

磁粉制动器现已被广泛应用于包装、印刷、造纸、纺织、印染、橡胶、电线、电缆、冶金以及其他有关卷取加工行业中的放卷及收卷张力控制。

此外磁粉制动器还可用于调速、过载保护及缓冲启动等。磁粉制动器则经常被用于传动机械的测功加载及制动等。

磁粉离合器是由主动转子（输入轴）、从动转子（输出轴）、含激磁线圈的磁轭组成，三部分相对同心装配，形成了一个可以相对转动的整体，在主动转子和从动转子之间的环形空隙（工作腔）内填有高导磁的合金磁粉。

激磁线圈无线电刘通过时，工作腔中的慈恩呈现松散状态，在主动转子所产生的离心力作用下，磁粉被均匀地甩在主动转子内壁上，主、从转子之间无力的相互作用，磁粉离合器处于分离状态，没有转矩的传递。激磁线圈有电流通过时，磁轭中产生工作磁通，工作腔中的磁粉沿磁通方向呈链状链接起来（形成磁粉链），磁粉离合器就是靠此时磁粉与磁粉、磁粉与工作面之间的摩擦力和磁粉链之间的抗剪力来传递转矩，磁粉离合器处于结合状态。

切断电流时，磁通随激磁电流的小事二小时，磁粉在重力作用下又重新处于松散状态，并在离心力作用下，被甩在主动转子的内壁上，磁粉离合器又处于分离状态。

磁粉制动器与磁粉离合器原理相同，只要磁粉离合器的从动转子加以固定，就形成了磁粉制动器。
