机座式磁粉制动器

您的当前位置: 首 页 >> 产品中心 >> 磁粉制动器

机座式磁粉制动器

  • 所属分类:磁粉制动器

  • 点击次数:
  • 发布日期:2018/12/29
  • 规格:2.5,5,10,25,50,100,200,400,630,1000,2000,5000,10000,20000(N.m)
  • 类型:FZJ机座支撑、实心轴联结型
  • 在线询价
  • 详细介绍

磁粉制动器厂家

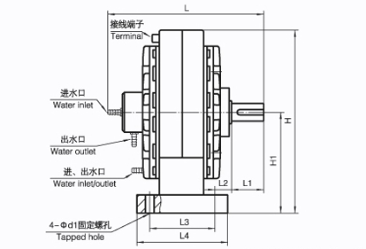

型号

Model

外形尺寸

Outline dimension

轴连接尺寸

Shaft couping size

机座连接尺寸

Base support size

冷却方式

Cooling mode

H

L

d

b

L1

L2

L3

L4

L5

L6

H1

d1

h

FZ-2.5/J

110

88

10

3

20

9

50

68

100

120

60

7

12

自冷

FZ-5/J

138

94

12

4

25

10

50

68

120

140

75

7

12

FZ-12/J

165

100

14

5

25

7

60

85

120

150

90

10

12

自冷/单水冷

FZ-25/J

196

115

20

6

36

5

70

96

150

180

110

12

15

FZ-50/J

240

140

25

8

42

11

80

105

180

210

130

12

16

FZY-100/J

284

249

30

8

58

11

100

130

250

290

155

12

18

自冷/单/双水冷

FZY-200/J

329

260

35

10

58

10

120

165

280

330

180

15

22

FZY-400/J

400

313

45

14

82

14

130

180

330

390

215

15

22

FZY-630/J

441

374

60

18

105

20

150

210

410

480

240

19

30

单/双水冷

FZY-1000/J

523

417

70

20

105

35

160

210

470

540

280

19

35

FZY-2000/J

556

487

80

22

130

56

160

210

580

660

330

24

40

FZY-5000/J

619

576

90

25

140

13

170

240

600

700

430

28

50

FZY-10000/J

824

651

120

32

160

18

320

388

900

1030

600

34

88

FZY-20000/J

1126

916

140

36

180

45

360

450

950

1100

650

34

100


FZ型机座支撑磁粉制动器额定转矩:6~20000N.m,6-400额定电压为DC24V,630-5000额定电压为DC36V,10000-20000额定电压为DC70V, 冷却方式分自然冷却、单水冷却以及双水冷冷却。

FZJ型( 轴联结、机座支撑)磁粉制动器

磁粉制动器厂家结构及工作原理:

磁粉制动器是由转子、定子、含激磁线圈的磁轭组成,三部分相对同心装配,形成了一个可以相对转动的整体,在转子和定子之间的环形空隙(工作腔)内填有高导磁性的合金磁粉。

激磁线圈无电流通过时,工作腔中的磁粉呈松散状态。在转子所产生的离心力的作用下,磁粉被均匀地甩在转子的内壁上,转子、定子之间无力的相互作用,磁粉制动器处于空载状态,没有转矩的输出。

激磁线圈有电流通过时,磁轭中产生的工作磁通,工作腔中的磁粉沿磁通方向呈链状连接起来,磁粉制动器就是靠此时磁粉与磁粉、磁粉与工作面之间的摩擦力和磁粉链之间的抗剪力来产生转矩,磁粉制动器处于加载状态。

切断电流时,磁通随着激磁电流的消失而消失,磁粉在重力的作用下又重新处于松散状态,并在离心力的作用下,被甩在转子的内壁上,磁粉制动器又处于空载的状态。

特性:

激磁电流与转矩呈线性关系。

当激磁电流保持不变时,其转矩不受转子的转速影响,也就是说静摩擦转矩与动摩擦转矩无差别,因此可以稳定地实现转矩恒定。此特性应用于动力测试,用户只要调整激磁电流便能准确的控制转矩,从而有效地控制负载阻力的大小。

通常连续滑动时摩擦部分免不了会发热,甚至烧毁。但是本设备具备完备的散热装置,长时间运转也不会过于发热,而且使用寿命长。

FZ型机座磁粉制动器采用机座支撑,分水冷却和自然冷却散热,输出转矩为6N.m,可达到20000N.m,它是一些纸张、电线、薄膜材料放卷、张力控制不可缺少的传动设备,通过磁粉传递扭矩,并且通过张力控制器可进行自由控制、调节、实现恒张力。FZ型磁粉制动器经常被用于传动机械的测功加载和制动。
