空心轴磁粉离合器

您的当前位置: 首 页 >> 产品中心 >> 磁粉离合器

空心轴磁粉离合器

  • 所属分类:磁粉离合器

  • 点击次数:
  • 发布日期:2018/12/29
  • 规格:6,12,25,25,50,50,100,200,200,400(N.m)
  • 类型:FLK-T止口支撑、法兰盘输入、空心轴输出型
  • 在线询价
  • 详细介绍

磁粉离合器厂家

型 号

Model

额定转矩

N.m

额定电流

A

滑差功率

W

许用转速r/min

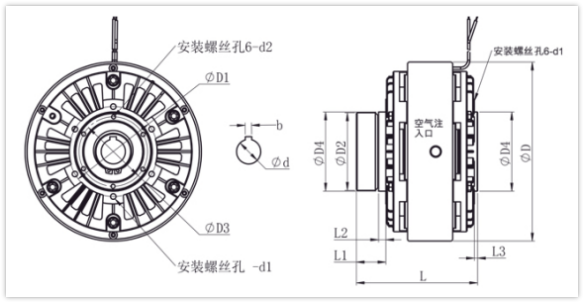

外形尺寸

止口支撑尺寸

轴连接尺寸

D

L

D1

D2

D3

D4

d1×深

d2×深

d

(H7)

b

(F8)

L1

L2

L3

FLK-6T

6

1.0

80

1500

120

97

72

59

53

62

M4×14

M4×6

16

5

24

4

/

FLK-12T

12

1.0

150

1500

155

108

80

69

60

74

M5×14

M4×7

20

6

26

3

3

FLK-25T

25

2.0

225

1500

182

128

97

80

71

82

M6×14

M5×10

25

8

30

10

4

FLK1-25T

25

2.0

225

1500

182

122

115

70

85

100

M610

M6×12

25

8

41

26


FLK-50T

50

2.2

350

1500

218

150

110

95

85

97

M8×12

M6×12

30

8

36.5

9

4

FLK1-50T

50

2.2

350

1500

218

155

140

90

105

120

M6×12

M6×15

30

8

53

36


FLK-100T

100

2.5

580

1500

280

273

145

125

110

127

M8×16

M8×15

35

10

44

14


FLK1-100T

100

2.5

580

1500

280

176

180

110

130

150

M10×14

M10×16

35

10

61

41


FLK1-200T

200

2.5

850

1000

326

196

190

130

150

170

M10×16

M10×16

45

14

63

42


FLK1-400T

400

3.0

850

900

396

238

210

135

160

180

M10×16

M10×20

50

14

66

43



产品简介:FLK型空心轴、止口支撑磁粉离合器 额定电压:DC24V 额定转矩:6-400N.m 磁粉离合器适用于收卷张力控制、转矩控制、负载、检测等

FLK型空心轴、止口支撑磁粉离合器额定电压DC24V    FLK型产品型号:6N.m    12N.m    25N.m   50 N.m   100 N.m   200N.m    400N.m

磁粉离合器结构及工作原理:磁粉离合器是由主动转子(输入轴)、从动转子(输出轴)、含激磁线圈的磁轭组成,三部分相对同心装配,形成了一个可以相对转动的整体,在主动转子和从动转子之间形成环形间隙(工作腔)内天佑高导磁性的合金磁粉。

激磁线圈无线电流通时,工作腔中的磁粉呈松散状态。在主动转子所产生的离心力作用下,磁粉被均匀的甩在主动转子的内壁上,主、从动转子之间无力的相互作用,磁粉离合器处于分离状态,没有转矩的传递。激磁线圈有电流通过时,磁轭中产生工作磁通,工作腔中的磁粉沿磁通方向呈链状链接起来(形成磁粉链),磁粉离合器就是靠此时磁粉与磁粉、磁粉与工作面之间的摩擦力和磁粉链之间的抗剪力来传递转矩,磁粉离合器处于结合状态。

注:根据客户现场使用情况可定制水冷却(FLK-50T/Y~FLK-400T/Y)

设计参考

首选,磁粉离合器厂家解释一下两个名词:

1.滑差转速:磁粉离合器为输入输出轴之间的转速差,磁粉制动器为输入轴的转速;

2.滑差功率:磁粉离合器/制动器在传递转矩时,因为有滑差转速而产生的功率。

磁粉离合器/制动器的选型一般以其所需的转矩、转速为依据来定。但同时也要保证其实际工作的滑差功率小于额定值,因为滑差功率会转化成热量造成各部位零件的温度上升。具体计算公式如下

P=2∏/60×M×n

式中:P-滑差功率(unit:w)

M-工作转矩(unit:N•m)

n-滑差转速(unit:r/min)

F-工作张力(unit:N)

V-线速度(unit:m/s)

举例:FZ100/Y双水冷却磁粉制动器,滑差功率为7000W,额定转矩为100N•m,许用转速为1500r/min.

当其在额定转矩工作时,允许的较高转速为:n=(60×P)/(2∏×M)=9.55×p/M=9.55×7000/100=668.8(r/min)

当其在较高滑差转速工作时,允许的较大转矩为:M=(60×P)/(2∏×n)=9.55×p/n=9.55×7000/100=44.6(N•m)

(空心轴联结、止口支撑、外壳旋转)磁粉制动器

磁粉制动器常用于印刷机械、纸工机械、制袋机械、造纸机械、电线电缆机械、卷线机械、线材机械、捆包包袋机械、纺织机械、织维机械、木工机械、试验设备、模拟负荷用、各种机械的精密性张力控制用、一般工业用装置、其他一般产业机械等等范围,拥有非常广泛的作用。

当磁粉制动器的磁性线圈不导电时,转矩不会从传动轴传于从动轴,但如将线圈电磁通电,就由于磁力的作用而吸引磁粉产生硬化现象,在连继滑动之间会把转矩传达。

众所周知磁粉制动器是由传动单元和从动单元合并而成,而我公司生产的磁粉离合器则是在两组单元之间的空间,填有粒状的磁粉。

空心轴磁粉离合器是没有轴的,而双出轴磁粉离合器是有输入轴和输出轴的,两者除了安装方式不一样,性能、用途以及功能都是一样的,配套张力控制器一起使用。

FLKT型磁粉离合器在接合过程中,容易做到扭矩的增长很平滑,因此磁粉离合器有很好的接合平顺性能,能较长的滑磨工作。在使用过程中不需要进行调整。

FLKT型磁粉离合器常用于包装机械、造纸机械、电线电缆机械、纺织机械等各种张力控制使用。还用于缓冲启动、过载保护、调速等。


本文网址:http://www.xintmec.com/product/592.html

关键词:磁粉离合器,磁粉离合器厂家,40kg磁粉离合器
