安全卡盘

  • 所属分类:安全卡盘

  • 点击次数:
  • 发布日期:2018/12/29
  • 规格:28,35,50,75,100
  • 类型:安全卡盘
  • 在线询价
  • 详细介绍

安全卡盘别名安全夹头,是一种能迅速连接的装置,应用于收料和放料的卷轴上,以节省操作者上、下料的时间。当更换物料时无需每次去移动机器的结构。安全卡盘为操作者在收放料时提供了迅速更换物料的功能。减少了上、下料的时间,使操作者的工作更有效率已达到成本的节省。

1、安全卡盘是为频繁需要连接传动和脱离动作的工做机构,提供快速、精确、简易及安全的联轴器

2、卡盘托口采用特殊的热处理方式,极大的延长了使用寿命

3、卡盘使用关键尺寸均为加工中心、数控机床加工,保证其定位的精度

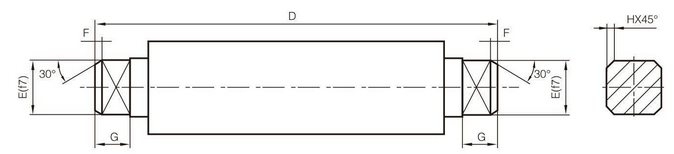

卷轴两侧规格尺寸

自动张力控制系统

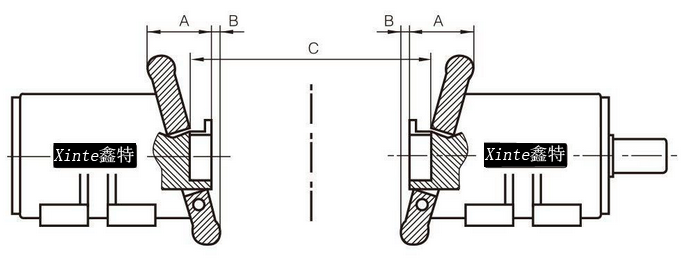

气胀轴两侧尺寸

自动张力控制系统


规格specification

A

B

X=(C-D)

E

F

G

H

28

61

8

0.5

22-30

4

21.5 0 -0.20

1

35

73

13

1.5

30-40

5

24 0 -0.20

1.5

50

81

13

1.5

40-50

5

26 0 -0.20

2

75

106

16

1.5

50-80

6

34 0 -0.20

3

100

141

28

2

80-120

15

50 0 -0.20

5

安装注意事项

安全卡盘制造时已经保证了工艺精度在允许范围之内,但是在与气胀轴一起安装时其不同心度必须小于0.3°,这样才有助于卡盘的快速装夹与脱离, 并能保证气胀轴轴头与卡盘脱口减少磨损、 延长寿命。如果误差较大,还将引起料架与机器的振动,请特别关注!
